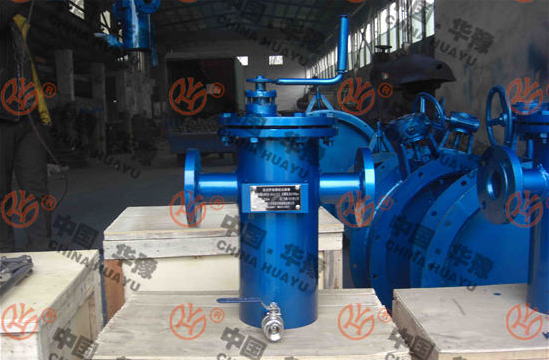

 立式手搖刷式過濾器由過濾器本體、不銹鋼過濾網、帶手柄>的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排污時，只要打開排污閥順時針方向搖動手柄數圈，即可完成排污，不必拆卸過濾器清洗內部濾網，清洗排污過程水流不中斷。
2. 立式手搖刷式過濾器應用范圍
過濾應用：冷卻水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾；酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；水處理應用；制冷采暖水系統。
灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。
3.XHHB-SYLS立式手搖刷式過濾器產品特點
1、單臺最大過濾流量可達970m3/h
2、過濾精度從4000微米-20微米
3、濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）
4、最小工作壓力≥0.1MPa
5、最高工作壓力≤2.5MPa(特殊可定制)
6、工作溫度≤95℃
7、清洗方式：刷式
8、安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量
4XHHB-SYLS立式手搖刷式過濾器產品選型
您在選擇手搖刷式過濾器的時候，請考慮以下幾個參數
1、 處理流量
2、 過濾介質的化學性質
3、 過濾介質的懸浮物濃度
4、 要求的過濾精度
5、 管道的壓力
XHHB-SYLS立式手搖刷式過濾器過濾精度對照表
微米（μm） 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000
目數 1500 650 550 400 300 200 150 120 100 80 40 20 10 5
過濾器材質
1、殼體：碳鋼、304不銹鋼、316L不銹鋼
2、濾網：304不銹鋼、316L不銹鋼
3、刷架：304不銹鋼、316L不銹鋼
4、排污閥：鑄鐵、銅、不銹鋼
5、密封圈：EPDM橡膠
6、清洗刷：不銹鋼、尼龍
注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。
5.立式手搖刷式過濾器設備安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照立式手搖刷式過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。XHS系列手搖刷式過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向為水平或向下，以保證排污更徹底。
（3）立式手搖刷式過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，手搖刷式過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，立式手搖刷式過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過 10 米。
（6）安裝時應考慮便于檢修，立式手搖刷式過濾器前后應安裝關斷閥門，且應安裝旁通管道
