擋板式汽水分離器工作原理
通過五級分離—降速、離心、碰撞、變向、凝聚等原理，除去壓縮空氣（氣體）中的液態水份，達到凈化的作用。常安置在后冷卻器的后面。
擋板式汽水分離器II型產品特點
除水效率高：可除去99%的液態水份
體積小、重量輕。
安裝方便，管道式連接、可懸掛安裝。
免維護、可靠性好。
壽命長:可使用20年。
按GB150壓力容器標準制造，安全可靠。
可選配：自動排水器或手動排水器；液位計；不銹鋼材料；高的壓力。
擋板式汽水分離器的技術采納數
設計壓力 1．0MPa
水壓試驗壓力 1．25 MPa
設計溫度 80℃
腐蝕裕度 1mm
分離效率 99%
材料 Q235-B

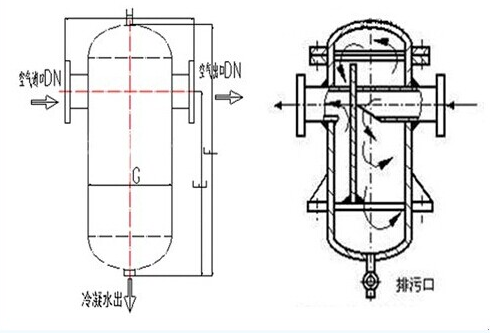

汽水分離器的規格和型號
|
型號 |
口徑 |
外形尺寸mm |
處理量m3/min |
排污口尺寸 |
配套后冷卻器型號 |
|
E |
F |
G |
H |
|
HYDBQF-32 |
DN32 |
280 |
400 |
133 |
330 |
6 |
自動放水閥 |
HL4/1 ,HL2/1 |
|
HYDBQF-50 |
DN50 |
400 |
600 |
159 |
360 |
18 |
自動放水閥 |
HL5/1,6/1, |
|
HYDBQF-65 |
DN65 |
400 |
600 |
159 |
360 |
18 |
自動放水閥 |
HL10/1 |
|
HYDBQF-80 |
DN80 |
510 |
760 |
219 |
420 |
42 |
自動放水閥 |
HL13/1,20/1 |
|
HYDBQF-100 |
DN100 |
580 |
850 |
273 |
480 |
60 |
自動放水閥 |
HL40/1 |
|
HYDBQF-125 |
DN125 |
580 |
850 |
273 |
480 |
60 |
自動放水閥 |
HL60/1,70/1,80/1 |
|
HYDBQF-150 |
DN150 |
650 |
990 |
426 |
630 |
120 |
自動放水閥 |
HL100/1 |
|
HYDBQF-200 |
DN200 |
630 |
1040 |
426 |
630 |
150 |
自動放水閥 |
HL150/1 |
|
HYDBQF-250 |
DN250 |
770 |
1180 |
478 |
680 |
200 |
自動放水閥 |
HL200/1 |
|
HYDBQF-300 |
DN300 |
840 |
1300 |
630 |
830 |
400 |
自動放水閥 |
HL370/1 |
|
HYDBQF-400 |
DN400 |
1180 |
1910 |
820 |
1090 |
600 |
自動放水閥 |
HL370/1 |
