一、 自清洗過濾器簡介 過濾器是水凈化過程中不可缺少的處理手段，用于攔截水中的各種雜質，以凈化水質或保護系統中其他設備的正常工作。普通網式過濾器因其結構簡單、過濾效果好、阻力小而應用于水源過濾、工業循環水系統等領域，但其缺點是納污量小、易受污物堵塞、清洗工作復雜，必須對設備進行拆卸才能實現對過濾部分的清洗，無法監控過濾器的狀態，而且受人為因素影響比較大，使整個系統的自動化程度很低。全自動過濾器可對原水進行過濾并自動對濾芯進行清洗排污，且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有自動化程度高，處理量大，可自行清洗排污，并不間斷供水，應用面等優點。
二、自清洗過濾器使用范圍 全自動自清洗過濾器適用于循環或非循環冷卻水系統、熱交換系統、中央空調系統、集中供暖系統、熱水鍋爐系統等，分別用來保護冷卻設備、熱交換裝置、空調器、鍋爐等。該設備適用行業面廣，包括建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業。該設備要求流經過濾器的水溫不可超過95℃。入水水質要求：入水中懸浮物小于200mg/L，短時間允許懸浮物達到660mg/L。 若水質達不到要求，需在過濾器入水口前加預處理。
三、自清洗過濾器產品功能及特點 1、產品功能：全自動自清洗具有對原水進行過濾并自動對濾芯進行清洗排污的功能，且清洗排污時系統不間斷供水。全自動過濾器的清洗有兩種方式：自動控制和手動控制。自動控制：自動控制有定時和壓差兩種方式。在過濾時間定時器上設定過濾時間，當過濾時間到，啟動排污，排污時間由排污時間定時器設定；同時控制系統實時將系統壓差與用戶設定的壓差相比較，當系統壓差達到設定壓差時，過濾器也進行清洗排污，排污時間由排污時間定時器設定。排污時間到，停止清洗，系統恢復至其初始狀態，為下一個過濾工序作好備。 手動控制：手動控制是系統調試、系統工作狀態檢測，系統故障排除和按需清洗排污的手段。將操作面板上的“手動/自動”選擇開關撥到手動位置，分別進行手動排污和手動清洗。用戶可根據需要選擇兩種控制方式，具體操作見后面的操作部分。 2、全自動自清洗過濾器產品特點 1） 過濾精度默認為100微米，且從100至3000微米可選，過濾面積大，納污量高， 用戶可根據實際工況定制。 2）清洗方式簡單，且清洗循環電子監控，可實現自動清洗排污。全自動過濾器控制系統中的各參數均可調節。 3）設有電機過載保護，可有效保護電機。 4）全自動自清洗過濾器具有在清洗排污時不間斷供水、無需旁路的特點，且清洗時間短，排污耗水量少，不超過總流量的1% 5）模塊式結構，維修性強，安裝拆卸簡便易行。 6）與用戶管線的連接方式為法蘭連接，法蘭采用法蘭，通用性強。
四、自清洗過濾器的技術參數及選型
1.技術參數
2.選型注意事項 3.過濾器材質 ■殼體：碳鋼、304不銹鋼、316L不銹鋼 ■濾網：304不銹鋼、316L不銹鋼 ■排污閥：鑄鋼、不銹鋼 ■控制器：碳鋼噴塑 ■密封圈：丁腈橡膠 ■清洗刷：不銹鋼、尼龍

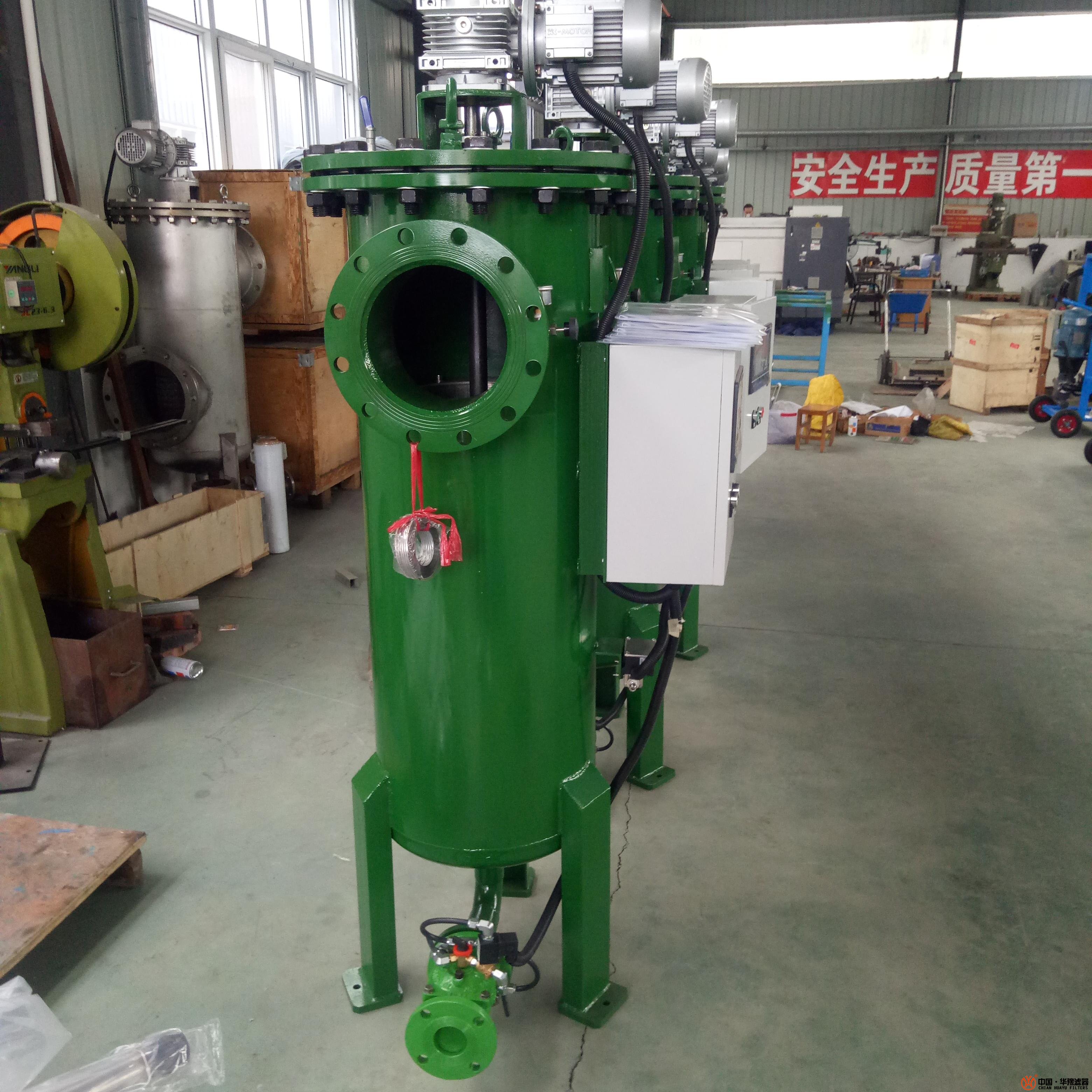

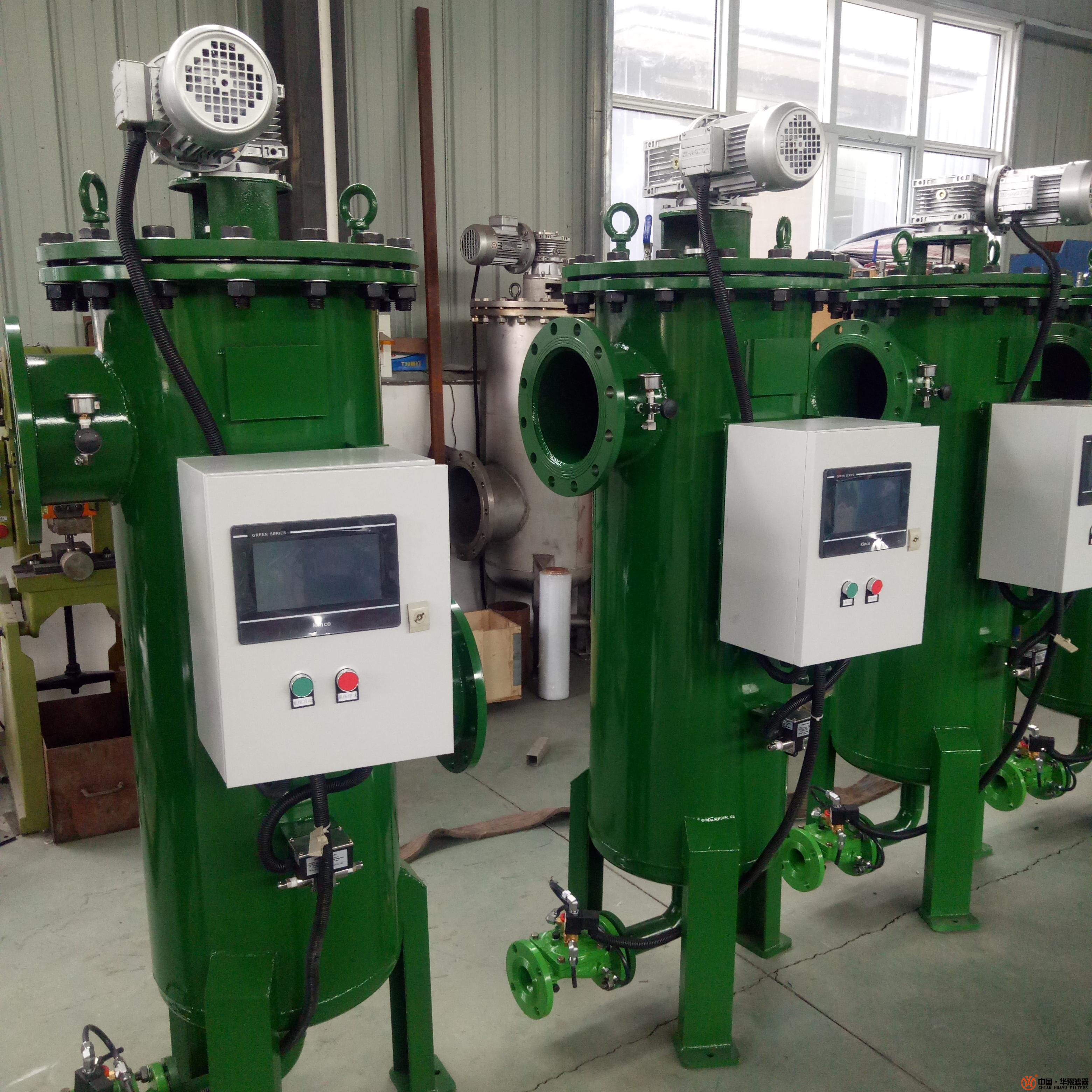

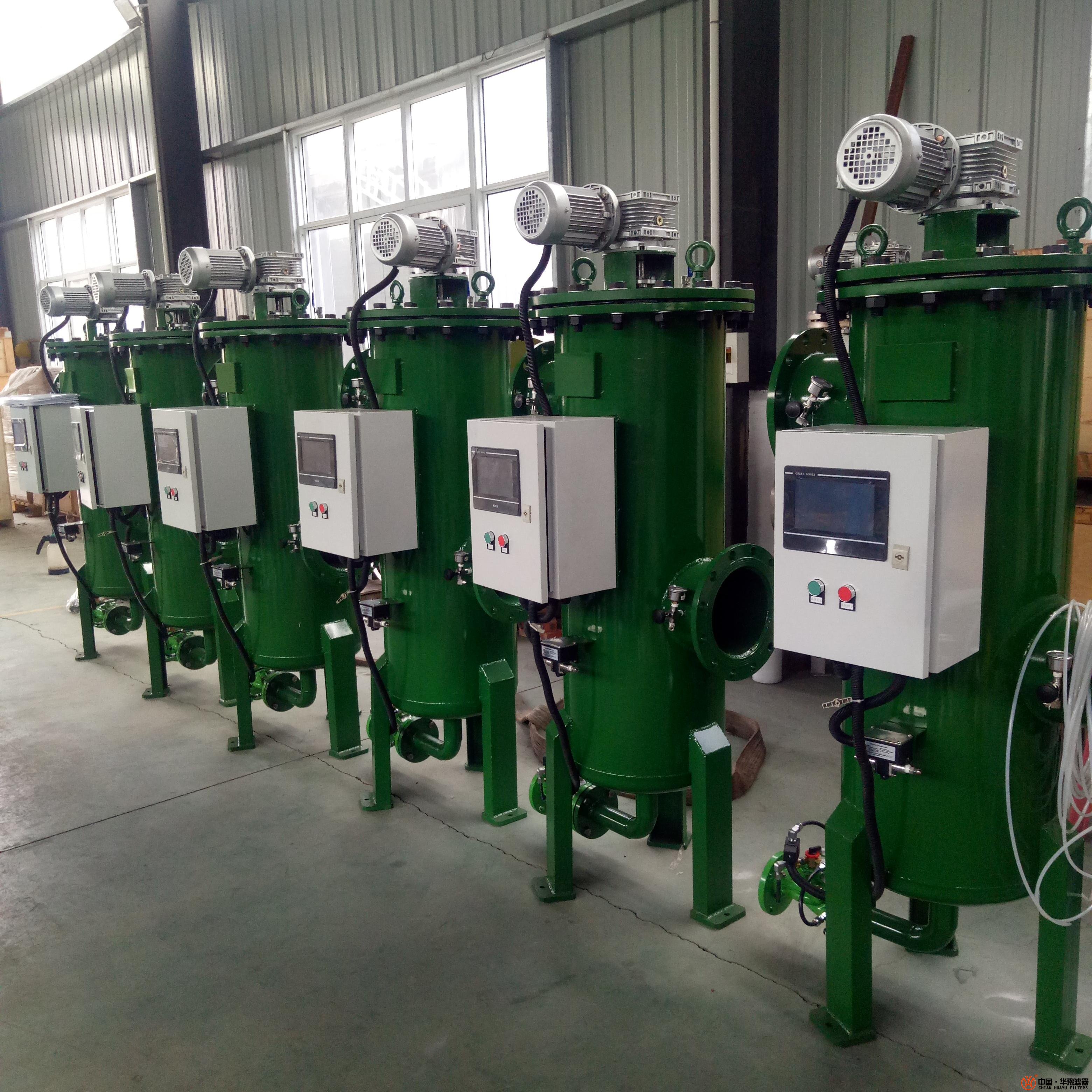

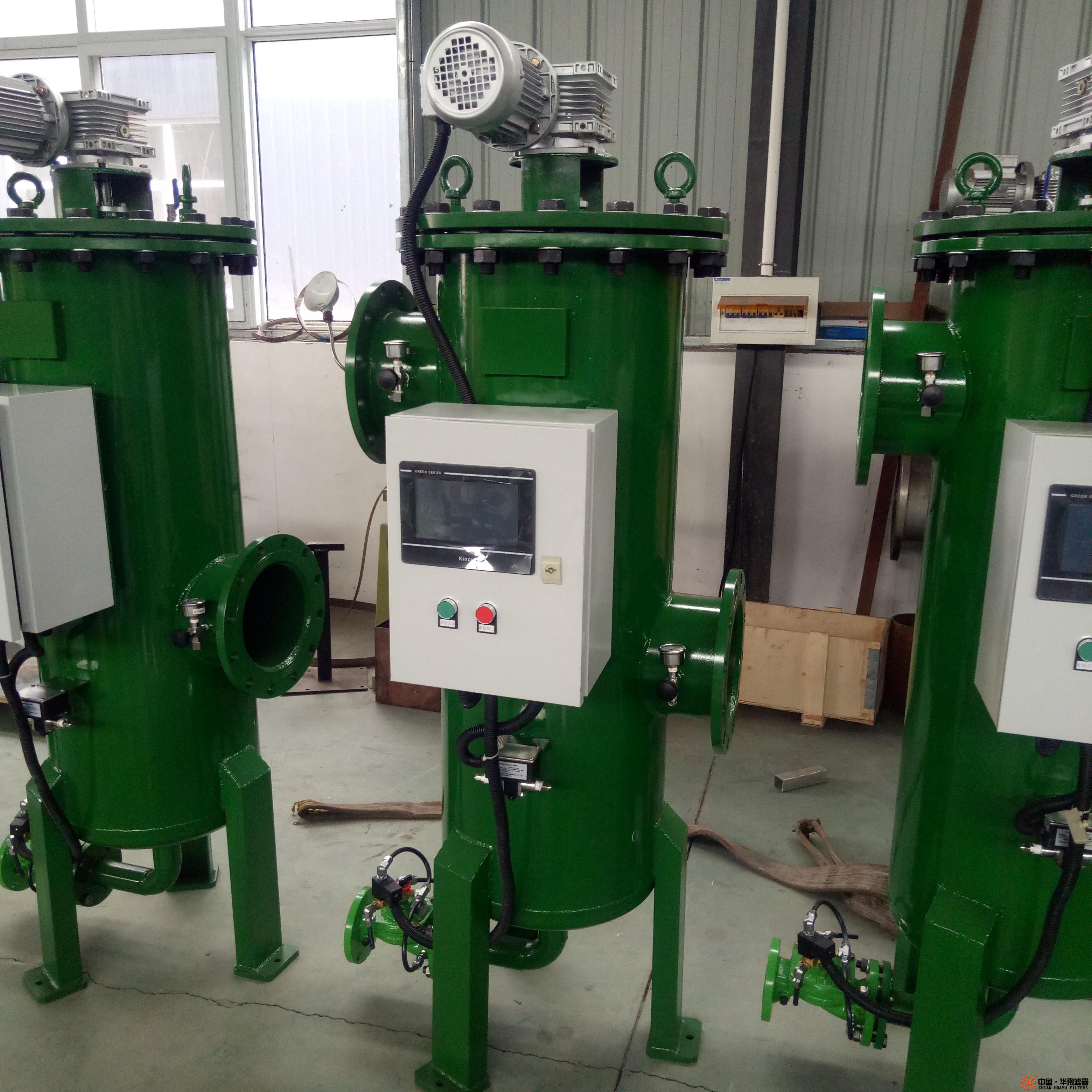

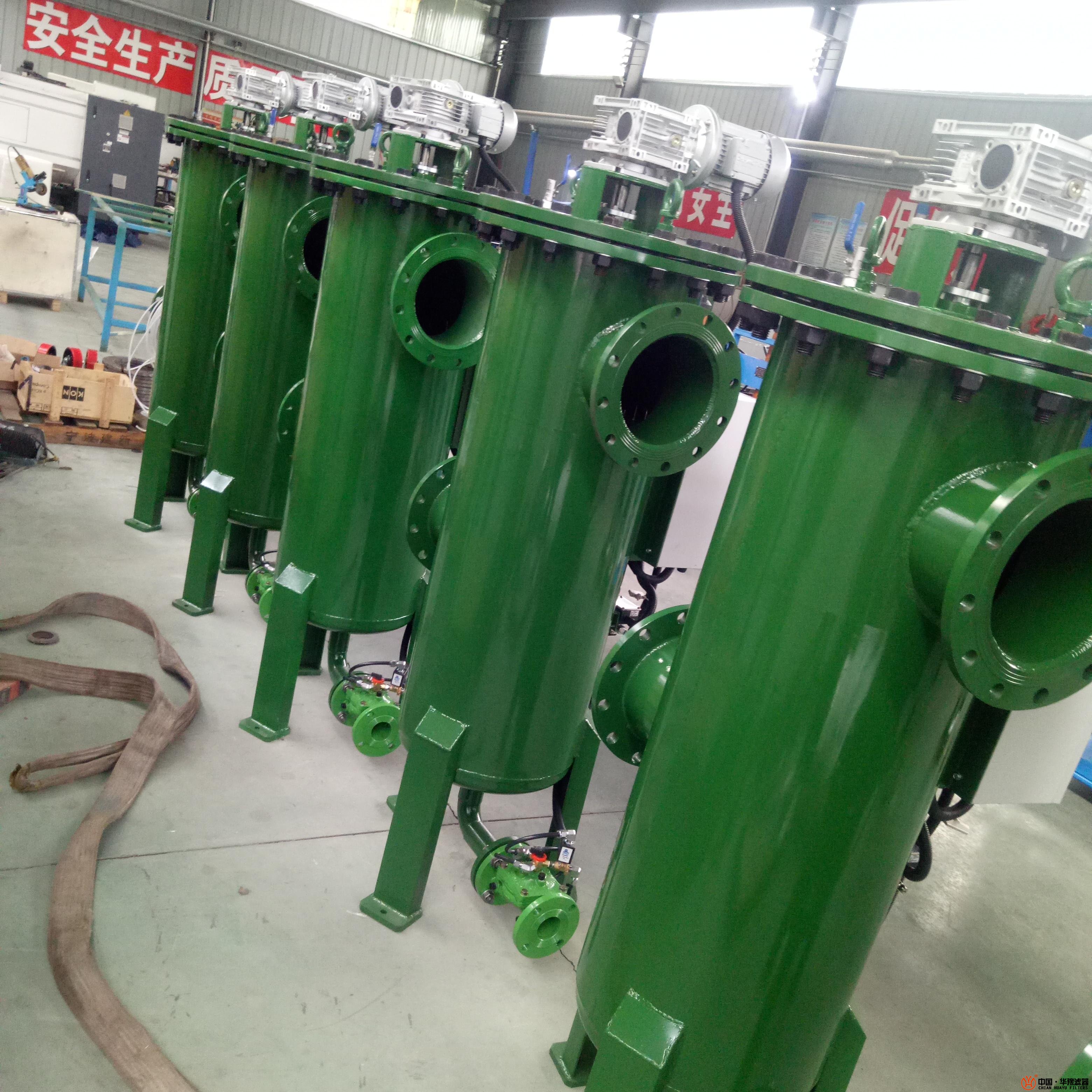

五、自清洗過濾器的結構形式可根據客戶需求設計安裝形式
六、自動排污過濾器安裝及安裝注意事項 1)機體上的箭頭方向為水流方向，過濾器應按此方向安裝，即：系統中水流方向應與箭頭方向一致，不得接反。 2) 排污閥出口應安裝排污管，連接方式為法蘭連接，排污管長度不能超過15米，且不應有向上的坡角，以免產生背壓。 3)自動排污過濾器安裝方式應注意水流方向不可弄錯，安裝時應盡量使排污閥處于水平位置或向下的位置，以保證排污。 4)自動排污過濾器應串聯安裝在管路系統中，為保證在停機檢修時系統不間斷供水，系統中應設置旁路，過濾器進出口及旁路均應設置截斷用閥門，如：截止閥、球閥、蝶閥等。 5)過濾器規格的選用應與安裝管路相匹配，如：系統管徑為外徑133mm則選DN125規格過濾器。當過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝.過濾器應安裝在系統需保護的用水設備之前，其安裝位置應盡量靠近被保護設備。 6)在有可能發生回流的地方，應在過濾器出口安裝止回閥。 7)在動力系統中，過濾器應安裝在泵與設備之間，越靠近設備越好，若泵與設備之間的壓力超過過濾器的極限壓力，則應將過濾器安裝于泵之前，并且盡量靠 近泵。 8)自動排污過濾器電控器安裝電控器出廠時按過濾器默認安裝位置固定，如用戶實際安裝位置與默認不同時，可通過拆下固定電控箱支架的四條安裝螺栓，調整到電控箱支架及電控箱的正確方位后，再將四條螺栓用螺母固定即可。 9)合理選擇安裝環境，注意防水、防雨、防潮。10)產品出廠前已調試完畢，用戶不可隨意拆卸或調試電控器。七、自動排污過濾器操作說明 自動排污過濾器的清洗排污過程有手動、自動控制兩種方式。 新華水暖生產供應自清洗過濾器，過濾器主要功能水用以攔截水中的雜質，可以凈化水質保護系統中設備的正常運行。
